エコスタジアムの実現に向けた取組
本市では、「脱炭素社会の構築に向けて取り組み、2050年までに温室効果ガス排出量の実質ゼロを目指す」ことを表明し、省エネルギー対策の推進や再生可能エネルギーの導入促進などに取り組んでいます。
本スタジアムにおいても、この取組における実効性をより一層高めるため、次のことに取り組んでいます。
エコスタジアム『環境にやさしいサッカースタジアム』の実現に向けた取組
省エネルギー性能
本スタジアムでは、施設の省エネルギー性能において『ZEB Ready』※1を達成しました。
また、建築物省エネルギー性能評価制度（BELS）において、スタジアムでは国内初となる最高ランクの『BELS★★★★★』※2及び『ZEB Ready』※1の評価を取得しました。
また、本事業は環境省の二酸化炭素排出抑制対策事業費等補助金（建築物等の脱炭素化・レジリエンス強化促進事業のうち、新築建築物のZEB化支援事業（レジリエンス強化型の新築建築物ZEB実証事業））の採択を受け、補助金の交付決定を受けました。
- ※1 「ZEB Ready」とは、建物で通常想定される年間のエネルギー消費量が、再生可能エネルギーを除く省エネの取組により、50％以上削減した建築物の省エネルギー指標です。
- ※2 「BELS」とは、「Building-housing Energy-efficiency Labeling System」の略称で、建築物の省エネルギー性能に関する第三者認証による評価で、星の数で5段階評価され、星5つが最高ランクとなります。
環境性能
本スタジアムの環境性能の評価として、『CASBEE広島』※3において、最高ランクである『Sランク』を達成しました。
※3 「CASBEE広島」（広島市建築環境総合性能評価システム）とは、省エネルギーや環境負荷の少ない資機材の使用といった
環境配慮はもとより、室内の快適性や景観への配慮なども含めた建築物の品質を、本市の地域特性等を加味して、総合的に評価
するシステムです。
エコスタジアムの実現に向けた設備の整備等の状況
再生可能エネルギーの活用（太陽光発電設備）
本スタジアムでは、再生可能エネルギーを積極的に活用する計画としており、その活用策の一つとして太陽光発電設備を設置しました。
令和5年8月10日に、スタジアム屋根部分に設置する、太陽光を電気に変換するパネルが現場に搬入されました。
上の写真は、ドローンでスタジアムを上空から撮影した写真です（9月12日撮影）。
スタジアムの屋根の南西及び南東部分に、全体で480枚のパネルを設置しました。
こちらは、屋根に設置された太陽光パネルを撮影した写真です。
太陽光から得られた電気は、スタジアムの内部で使用する照明などに利用します。
発電電力は約200kWで、施設全体の使用電力量の約12％となる見込みです。
発電により電力会社から購入する電力が削減でき、年間約146tの二酸化炭素の削減効果が見込まれます。
この削減量は、本スタジアムのフィールド（105m×68m）の約23.2面分にあたる、16.6haのスギ人工林が吸収する二酸化炭素の量と同程度です。
また、一部の電気をスタジアム内に設置した蓄電池に充電しておくことで、災害等による停電発生時に、一部の照明を点灯させることができます。
高効率空調機器の採用
本スタジアムでは、エコスタジアムの実現に向け、高効率の空調機器を導入して使用エネルギーの削減を図っています。

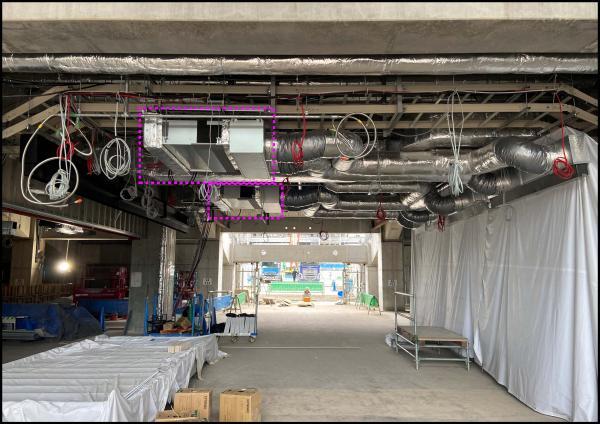

この写真は、先日公開したイメージパースにもありました、1階の西側にある「トンネルラウンジ」（入退場する選手をガラス越しに見ることができる、特別感のある空間）から撮影した写真です。
選手入場口や、「トンネルラウンジ」の天井内にも、上の写真のように高効率の空調機器を設置しています。
選手はこのトンネルラウンジの向こうの入場口を通り抜け、奥に見えるフィールドに入場します。
これから試合に向かう選手の姿を、快適な空間から見送っていただくことができます。
LED照明器具の採用
本スタジアムでは、省エネルギー効果の高いLED照明器具を採用しています。
こちらは、メインスタンドの屋根下に配置した競技用の照明器具です。
試合・イベント開催時に十分な明るさを確保するための設備で、LED照明器具を採用しています。
競技用の照明の他、観客用・演出用のLED照明器具も設置しています。
LED素子の大型映像装置等
こちらは、フィールド北側のスタンド上部に設置したメインの大型映像装置です。
幅32m×高さ9mの大きさは、サッカー専用スタジアムでは国内最大級となります。
国立競技場に設置されているものと同サイズで、この大きなスタジアムにおいても、ひときわ存在感を放っています。
また、フィールド南側のスタンド上部には、サブの大型映像装置（幅16m×高さ9m）を設置しています。
これらの大型映像装置は、試合時には出場メンバーや得点の表示だけでなく、様々な演出映像を映し出すことができ、LED素子を使用したフルハイビジョンの迫力ある演出を視覚的に届けることができます。
スタンドの上層部と下層部の間に設置した帯状映像装置（リボンビジョン）についても、LED素子を使用した装置を採用しています。
リボンビジョンは全長が380mあり、スタンドの西・北・東面にフィールドを囲むように連続して設置しています。
試合・イベント開催時の出場メンバーや得点を表示するとともに、照明設備・音響設備と連携して演出映像を映し出したり、広告を表示することができます。
競技用照明設備の一斉点灯について

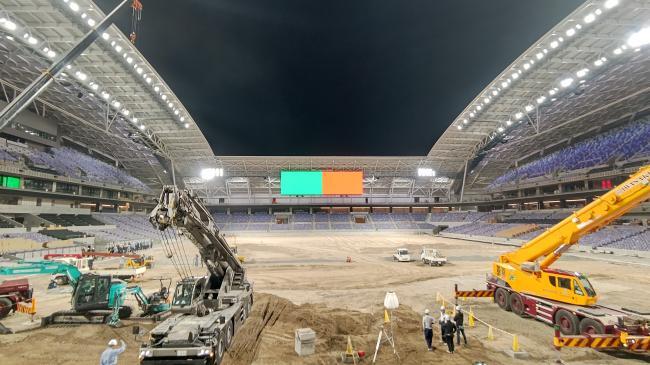

スタジアムの競技用照明について、令和5年10月2日（月曜）の18時00分から10分間、一斉点灯を行いました。
大型映像装置（メインビジョン）の点灯試験について
大型映像装置のメインビジョンについて、令和5年10月23日（月曜）の18時30分から30分間、点灯試験を行いました。
今回の点灯試験では、コントローラーの操作により、テストパターン「(1)白→(2)赤→(3)緑→(4)青」を順次表示させました。
提供：大成建設KK
暗闇の中でLEDの光に照らされるスタジアムは、まるで映画のワンシーンの様です。
大型映像装置の設置工事に携わった工事施工者は、初めてビジョンが点灯する様子を感慨深い表情でしっかりと確認していました。
大型映像装置（サブビジョン）の点灯試験について
大型映像装置のサブビジョンについて、令和5年11月6日（月曜）に点灯試験を行いました。
今回の点灯試験もメインビジョン同様、コントローラーの操作により、テストパターン「(1)白→(2)青→(3)緑→(4)赤」を順次表示させました。
提供：大成建設KK
南側サイドスタンド（ホームスタンド）やフィールドに自然光を取り込むための透明なETFE膜をサブビジョンと一緒に臨める光景となっています。
統合演出設備の試験運転
統合演出設備の試験運転について、令和5年11月13日（月曜）16時30分ごろから約2時間程度実施しました。
今回は映像送出装置の動作確認も行っており、メインビジョンとサブビジョンに「建設中の作業風景」や「県・市の観光PR」の動画を映し出しました。
また、試験運転はビジョンのみのパターンとビジョンと競技用照明を点けたパターンとで再生し、それぞれの観え方について確認を行いました。
メインスタンドから観たメインビジョンとサブビジョンから各映像は、鮮やかに映し出され、特にメインビジョンの映像は最も遠い席となる南スタンドからでもしっかりと文字が視認できました。
競技用照明を点灯した状態でフィールドから見上げたメインビジョンとサブビジョンは、非常に迫力があり、薄暮のスタジアム内部を鮮やかに彩っていました。
日没後に照明を消した状態のビジョンは、暗がりの中明るく浮き上がる様が非常に印象的でした。また、コンコースの照明も一部点灯しており、スタジアムの雰囲気づくりに一翼担っていると感じました。
迫力のある映像をメインビジョンとサブビジョンに映し出すなど、実際の運用に近い形で試運転を行うことができました。
芝と大型映像設備を報道関係者に公開
令和5年11月29日（水曜）の15時から、芝と大型ビジョン、リボンビジョンを報道関係者に初めて公開しました。
今回は、サンフレッチェ広島やサンフレッチェ広島レジーナの選手をはじめとしたサッカー関係者も併せて来場しました。
メインビジョンにはスタジアムの建設中の動画から始まり、ドローンによるスタジアム周辺の空撮映像、広島県・市の観光PR動画やサンフレッチェ広島のゴールシーン集などの動画を、32m×9mの画面いっぱいに映し出しました。
メインビジョンの画面を最大限活用した映像はとても鮮やかで迫力があり、スタジアム内を大きく盛り上げてくれることを実感しました。
また、メインビジョン・サブビジョン上部に設置しているリモートカメラの映像を各ビジョンに映し出し、その映像にメッセージを重ねるテロップ機能を活用したウェルカム映像を披露しました。
初めて公開したリボンビジョンには「ようこそ 広島サッカースタジアムへ！！」と表示する動画を再生しました。
大型ビジョンとリボンビジョンを同時に映し出すことができ、徐々に完成形に近づいていることを実感した報道関係者への公開となりました。
競技用音響設備の試運転調整
令和5年12月13日（水曜）に19時30分から20時までの30分間、スタジアム内の案内や音楽、DJ音声等の実際の運用を想定した試験を実施しました。
当日は、サッカーの試合開催日を想定し、実際のDJによる選手の入場アナウンスと入場曲の再生やホームチーム得点アナウンス及び効果音などを音圧を変えながら、基町町内会や指定管理者（サンフレッチェ広島）をはじめ、広島市環境保全課や工事受注者（大成建設JV）、スタジアム建設部職員など様々な関係者が集まって基町アパート1コア18号棟の屋上でどのように音が届くかを確認しました。
パークビジョンの試験点灯について
令和5年12月15日（金曜）の17時からパークビジョン（スタジアム東壁面1階にあるビジョン）の試験点灯を実施しました。
横長のビジョン（約15m×3m）には現場の作業風景動画やドローン映像などを写し出しました。
スタジアム東側1階のスパイラル広場付近の壁面に、来られた方をスタジアムへ誘
導し、広場エリアとの一体感を生み出す役割を担うビジョンを設置しています。
通常の16：9のサイズの映像であれば3画面分の映像を映し出すことが可能です。
また、それぞれ別々の動画・静止画も映し出せます。
こちらはメインビジョンの試験点灯時に使用した32：9（16：9の2画面分）の映像です。画面の両端の映像が映っていない部分も合わせると最大で48：9の横長の映像を映し出すこともできるシステムとなっています。
32：9の両端の映像が映っていない部分も、お知らせや広告等の静止画や動画コンテンツを映し出すことができ、多岐にわたる用途でポテンシャルを感じる試験点灯でした。
演出照明設備の試験点灯について
令和5年12月18日（月曜）の17時30分から演出照明設備の試験点灯を実施しました。
演出照明設備はスタジアム西面、南面、東面の観客席の裏側や四方の屋根裏を照射するよう約200台のLED照明を設置しており、点灯状況や変色・点滅等の制御状況を確認しました。
当日は以下の内容で構成したプログラムで正常に点灯されるかを確認しました。
- 紫色
- 動きのある虹色
- 動きのある白色
- クリスマスをイメージした配色
今回の試験点灯で、点灯等に問題ないことが確認でき、どの色も鮮やかにスタジアムを演出していました。
南西吹き抜け部の鉄骨柱
観客席の裏側や屋根裏の他に、南西と南東にある吹き抜け部の鉄骨柱（2本の大きな柱）にも演出照明を設置しており、特徴的な三角形を形作った柱を強調することで、外から見るスタジアムをより印象的に演出できると感じました。
